定量包装秤工作原理详细图解

技术文档 / 2019-12-01 16:26:21

定量包装秤是对散料装袋的机器，很多以袋装销售的物料比如：大米、面粉、化肥等，都可以用定量包装秤进行装袋的。定量包装秤的主要功能可以概况为两点：1、自动定量；2、装袋并封口。由于物料和包装应用情况复杂，所以除上两点基本功能，还有功能（包括选配功能）：自动喷码、自动标签、袋装自动折边、等功能。

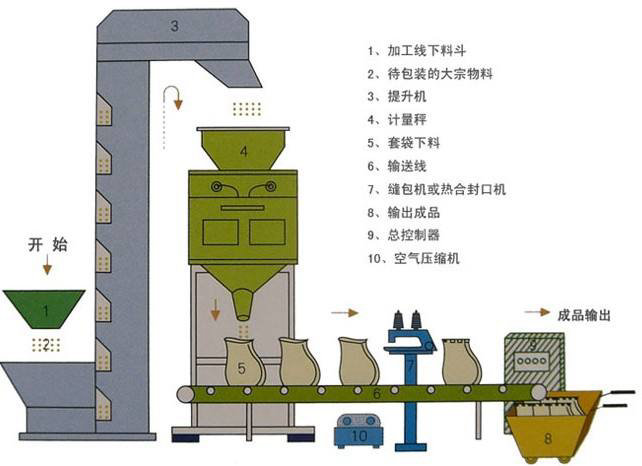

定量包装秤功能图解：

timg (25).jpg

通过上面的介绍和图示，我们已经知道自动定量包装秤的主要是功能了，下面介绍一下其主要功能的实现方式，还用一种具有代表性的包装结构和工作过程来解释包装秤工作原理。

双斗定量包装秤主要结构和工作原理图：

timg (15).jpg

上面是双斗定量包装秤的结构图，也算是工作原理图吧，理解上图，就弄明白自动定量包装秤自动定量的原理了。

图上部是储料斗，上面有上料位和下料位两个感应器，用来感应储料斗内物料用以控制上料机启停。

储料斗下面有投料器，精确定量就是靠它完成的，整个投料过程分为大投、中投、小投三个阶段，在微电脑控制器控制下精准投料到设定重量。

投料器下面，是计量斗，用以承载投料器投下的物料，计量斗就是秤，可以动态显示内部物料的重量，提供给微电脑控制器重量数据。

所谓双斗秤，就是指一台定量包装秤具有两个这样的计量斗，互不干涉，称重完成有秩序的卸料。双斗主要是为了提高包装速度。通常双斗秤包装效率是单斗秤的2倍。

计量斗下面就是夹袋装置，夹袋装置和卸料流口是一体的。套上包装袋之后触碰夹袋开关加紧袋子。电脑得到夹袋开关的信号之后开始对称重完成的计量斗进行卸料，计量斗重量没有达到设定重量不会卸料， A,B计量斗同时都完成称重，会按程序设定优先级先后卸料。

定量包装秤工作流程逻辑图：


上面是有斗式定量包装秤的称重和卸料流程图，大致是这样的，图也不准，本人修图能力有限，简单说明一下图中的问题：上图喂料好像只有粗进和细进，也就是上上图中说的大投、小投，也有的人叫快加、慢加，其实都是一个意思。SP2值，SP3值其实就是称重控制器上面设置好的重量参数值，是快、中、慢加提前量控制的。有兴趣可以搜我专门介绍这三个参数的文章。上面图最后称重完成之后漏了一个夹袋信号的判断，有夹袋才卸料的，不然就卸地上了。

由于手头图片资源有限，只能写上面简单介绍，实际生产中定量包装秤还是有很多不同

的型号的，主要区别有一下几个方面：

a.投料形式（重量自流式、螺旋式、皮带式等）

b.有斗式，也就是有计量斗；无斗式，也就是没有计量斗，物料是在袋子内称重，这种包装秤夹袋卸料装置具有称重功能。

c.单斗秤，双斗秤

d.包装重量范围

e.精度等级

f．碳钢或不锈钢材质区别

g．选配功能的增减

这些方面基本上是自动定量包装秤不同型号的区别，根据物料和要求可以有不同的组合形式。比如有斗秤一般用于颗粒料，无斗秤一般用于粉末料，当然投料方式也不一样，这里不多赘述。好了，今天先聊到这里，纯手工写文章不易，昂科包装机械原创，转载注明处，谢谢！
